BIM w projektowaniu architektury - co to i jak działa
BIM przewija się w ofertach pracowni architektonicznych, w briefach inwestorów i w wymaganiach zamówień publicznych. Co konkretnie oznacza, jak różni się od tradycyjnego CAD i co daje deweloperowi lub inwestorowi indywidualnemu? Praktyczny przewodnik bez branżowego żargonu.
Co to jest BIM?
BIM (Building Information Modeling) to metodyka projektowania, w której tworzy się trójwymiarowy model budynku zawierający nie tylko geometrię, ale też informacje o materiałach, instalacjach, harmonogramie i kosztach. Każdy element modelu - ściana, okno, drzwi, instalacja kanalizacyjna - ma przypisane parametry: producent, koszt, właściwości techniczne, klasę energetyczną.
Inaczej mówiąc: model BIM to nie tylko rysunek 3D, ale wirtualna kopia całego budynku z wszystkimi informacjami, które będą potrzebne na każdym etapie - od projektu, przez wykonanie, po eksploatację i ewentualną rozbiórkę.
BIM vs CAD - najważniejsza różnica
CAD - tradycyjne podejście

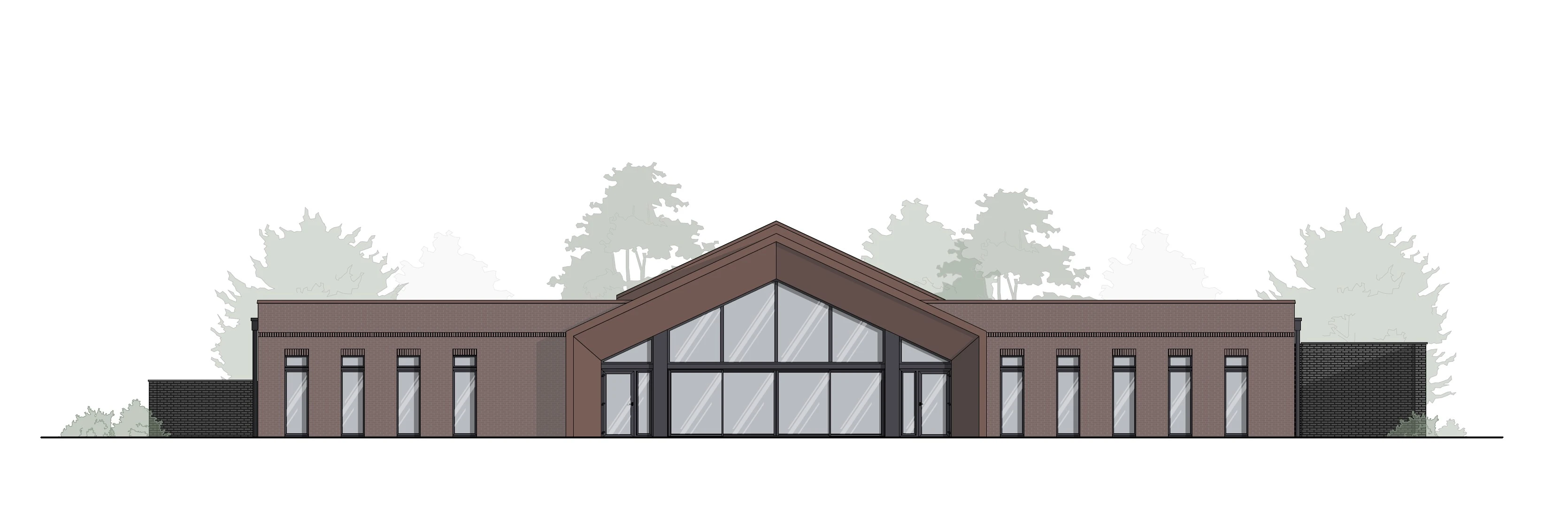

CAD (Computer-Aided Design) to rysowanie wspomagane komputerem. Architekt tworzy osobne rysunki - rzut parteru, rzut piętra, przekrój, elewację frontową, elewację boczną. Każdy rysunek to osobny dokument. Zmiana położenia okna na rzucie wymaga ręcznej aktualizacji elewacji, przekroju i wszystkich innych dokumentów, gdzie to okno występuje. Pomyłki są łatwe i kosztowne.
BIM - model jako źródło prawdy
BIM przewraca to do góry nogami. Architekt buduje trójwymiarowy model budynku, a rzuty, przekroje, elewacje i wszystkie inne rysunki wynikają automatycznie z modelu. Zmiana położenia okna w modelu propaguje się jednocześnie do wszystkich dokumentów. Brak rozbieżności, brak ręcznej synchronizacji.
Porównanie w praktyce
| Cecha | CAD (tradycyjny) | BIM |
|---|---|---|
| Format pracy | Rysunki 2D (DWG) | Model 3D z parametrami (RVT, IFC) |
| Synchronizacja dokumentów | Ręczna | Automatyczna |
| Informacje pozageometryczne | Brak (tylko rysunek) | Tak (materiały, koszty, harmonogram) |
| Wykrywanie kolizji instalacji | Wzrokowo, manualnie | Automatyczne (clash detection) |
| Generowanie zestawień materiałowych | Manualnie z rysunków | Automatycznie z modelu |
| Współpraca między branżami | Wymiana plików | Wspólny model federacyjny |
Popularne narzędzia BIM
Autodesk Revit
Najbardziej rozpowszechnione narzędzie BIM na świecie. Dominuje w segmencie dużych projektów, szczególnie w USA i Europie Zachodniej. W Polsce coraz częściej używany w biurach pracujących z dużymi inwestorami, zwłaszcza komercyjnych i publicznych. Pełna obsługa workflow BIM - architektura, konstrukcja, instalacje (MEP).
Graphisoft ArchiCAD
Drugi popularny standard, szczególnie w mniejszych biurach architektonicznych. Dobrze rozwinięty w Europie (firma Graphisoft jest węgierska). Intuicyjny interfejs, mocna społeczność użytkowników w Polsce.
Nemetschek Allplan
Niemiecki system BIM popularny w segmencie konstrukcyjnym i infrastrukturalnym. Dobrze radzi sobie ze skomplikowanymi konstrukcjami żelbetowymi.
Vectorworks
Popularny w segmencie architektury, designu wnętrz i architektury krajobrazu. Mniej rozpowszechniony niż Revit czy ArchiCAD, ale dobrze rozwinięty pod kątem dokumentacji architektonicznej.
Tekla Structures
Specjalistyczny BIM do konstrukcji stalowych i żelbetowych. Standard w inżynierii konstrukcyjnej.

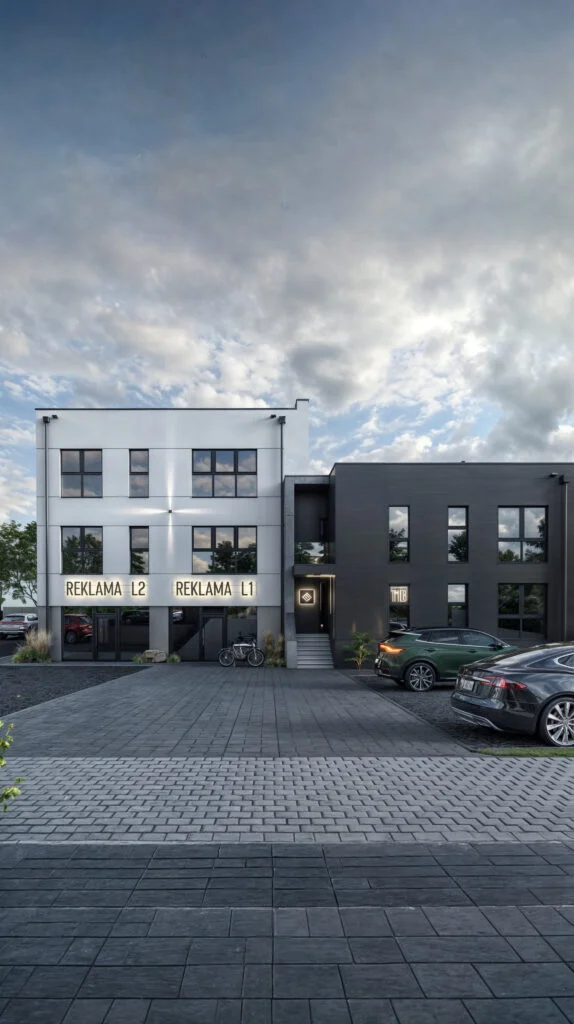

Jak BIM ułatwia tworzenie wizualizacji 3D?
To jeden z głównych konkretnych benefitów BIM dla dewelopera i inwestora indywidualnego - wizualizacje 3D powstają znacznie szybciej i taniej, gdy projekt jest w BIM.
Model 3D już istnieje
Tradycyjnie studio 3D dostaje pliki DWG (rzuty 2D) i musi zbudować model 3D od podstaw na ich podstawie. To kilka dni pracy modeler-a. W przypadku BIM - model 3D już istnieje w pliku Revit lub ArchiCAD. Studio importuje go bezpośrednio i przechodzi do nakładania materiałów i renderingu, pomijając najbardziej czasochłonny etap.
Standardowy format wymiany IFC
IFC (Industry Foundation Classes) to otwarty format wymiany BIM. Niezależnie od tego, czy projekt jest w Revit, ArchiCAD czy Allplan - można go eksportować do IFC i przekazać studiu 3D, które importuje go w swoim oprogramowaniu (np. 3ds Max poprzez wtyczkę). Brak konieczności posiadania konkretnej licencji oprogramowania.
Precyzja geometryczna
Model BIM ma dokładne wymiary każdego elementu - wynikają one z parametrycznego modelu, nie z odręcznej interpretacji rysunku. Wizualizacja powstała z modelu BIM jest geometrycznie dokładna w skali 1:1 - każda ściana, okno i schodek odpowiada projektowi.
Konkretność materiałów
W modelu BIM każdy element ma przypisany konkretny materiał - nie "tynk", tylko "Ceresit CT 137 silikatowy, kolor RAL 7035, grubość 1,5 mm". Studio 3D może bezpośrednio załadować właściwą teksturę PBR i zrenderować elewację dokładnie taką, jaka powstanie.
Korzyści BIM dla inwestora i dewelopera
Mniej błędów wykonawczych
Automatyczne wykrywanie kolizji (clash detection) między instalacjami eliminuje błędy, które tradycyjnie wychodziły dopiero na placu budowy - np. instalacja kanalizacyjna kolidująca z belką konstrukcyjną. Koszt naprawy takich błędów w trakcie budowy jest wielokrotnie wyższy niż koszt naprawy w modelu.
Lepsze zestawienia materiałowe
Model BIM automatycznie generuje zestawienia materiałowe - ile metrów kwadratowych tynku, ile sztuk okien w jakim wymiarze, ile metrów bieżących stolarki. Ułatwia to przetargi i zamówienia materiałów, redukuje błędy logistyczne.
Prognozowanie kosztów
Każdy element modelu może mieć przypisany koszt - model generuje wstępną kalkulację inwestycji. Wprowadzenie zmian (zmiana materiału elewacji) pokazuje natychmiast wpływ na całkowity koszt.
Symulacja energetyczna i eksploatacyjna
Z modelu BIM można wygenerować analizy energetyczne budynku, prognozy zużycia mediów, koszty eksploatacji. Wartościowe dla inwestorów planujących nieruchomości na długoletnie utrzymanie.
Lepsze materiały marketingowe
Wizualizacje 3D, animacje, spacery wirtualne - wszystko powstaje szybciej z modelu BIM. Materiały są też bardziej spójne - bo wynikają z tego samego źródła co dokumentacja techniczna.
Sprawdź wizualizacje 3D bez AICzy mój projekt musi być w BIM, żebym mógł zlecić wizualizację?
Nie. Studia 3D zwykle pracują zarówno z BIM (Revit, ArchiCAD, IFC), jak i z tradycyjnym CAD (DWG, PDF). Różnica jest w czasie i koszcie produkcji wizualizacji:
- Projekt w BIM (Revit, IFC): studio importuje model bezpośrednio, czas pracy krótszy, koszt zwykle niższy
- Projekt w CAD (DWG): studio modeluje 3D od podstaw na podstawie rysunków 2D, czas pracy dłuższy
- Projekt tylko w PDF lub skanach: studio interpretuje dokumentację, czas pracy najdłuższy, ryzyko niedokładności
Jeśli pracujesz z biurem architektonicznym, które już używa BIM - wartość dodana jest oczywista. Jeśli twój projekt jest w klasycznym CAD - to nie jest przeszkoda, tylko po prostu nieco dłuższy proces po stronie studia 3D.
Wycena wizualizacji z modelu BIMFAQ - BIM w projektowaniu architektury
BIM (Building Information Modeling) to metodyka projektowania, w której tworzy się trójwymiarowy model budynku z informacjami o materiałach, instalacjach, harmonogramie i kosztach. Każdy element ma przypisane parametry - producent, koszt, właściwości techniczne. BIM to ewolucja względem CAD, który operuje głównie na rysunkach 2D.
CAD to rysowanie wspomagane komputerem - głównie linie i symbole na rzutach 2D. Architekt rysuje rzut, przekrój, elewację jako osobne dokumenty. BIM to modelowanie 3D obiektowe - architekt buduje model, a rzuty, przekroje i elewacje wynikają automatycznie. Zmiana w jednym miejscu propaguje się we wszystkich dokumentach.
Najczęściej stosowane: Autodesk Revit (dominujący w segmencie dużych projektów), Graphisoft ArchiCAD (popularny w mniejszych biurach), Allplan (Nemetschek), Vectorworks. W Polsce coraz częściej używane Revit i ArchiCAD, szczególnie w biurach pracujących z dużymi inwestorami.
Model BIM zawiera już geometrię budynku w 3D - wizualizacja nie wymaga modelowania od podstaw. Studio 3D dostaje plik IFC i może bezpośrednio załadować go do oprogramowania renderującego. Skraca to czas produkcji o 30-50% w porównaniu do pracy na podstawie samych rysunków 2D.
W zamówieniach publicznych BIM jest sukcesywnie wprowadzany dla większych inwestycji. Dla inwestycji prywatnych BIM nie jest obowiązkowy, ale staje się standardem w komunikacji między dużymi inwestorami, biurami projektowymi i firmami wykonawczymi. Inwestor wymagający BIM podnosi standard współpracy.
